隨著工業(yè)技術(shù)的發(fā)展，螺母凸焊在汽車和箱柜鈑金行業(yè)都有較多的應(yīng)用。然而想要實(shí)現(xiàn)高品質(zhì)的螺母凸焊，不是一件容易的事。如果你是正在做螺母凸焊工作的操作人員或者是管理人員，為了保證生產(chǎn)的產(chǎn)品的安全性，那你一定要閱讀這篇文章，進(jìn)一步學(xué)習(xí)如何才能實(shí)現(xiàn)高質(zhì)量螺母焊接。

螺母凸焊的主要問題有哪些？

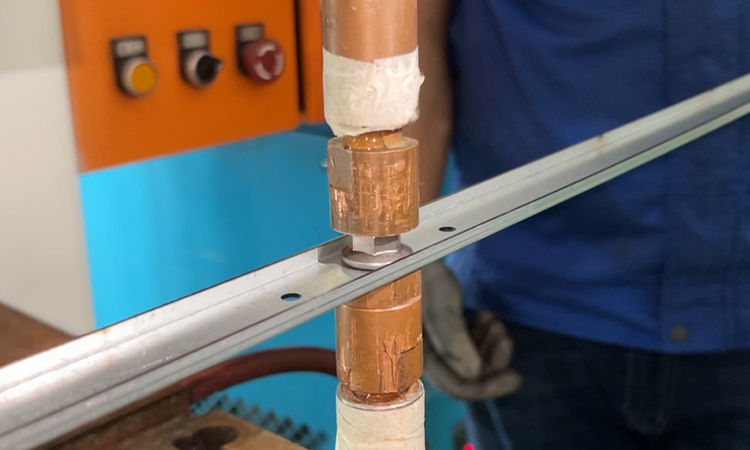

要實(shí)現(xiàn)螺母凸焊首先在板孔上切割或沖制出孔，再將凸焊螺母放置在同心板孔上，通過電極下壓放電實(shí)現(xiàn)牢固的熔接。在實(shí)際大批量生產(chǎn)過程中，最容易出現(xiàn)的問題有三個:首先是出現(xiàn)虛焊，會導(dǎo)致螺母和板材的強(qiáng)度不夠，造成螺母脫落或松動；其次是螺牙無法通過牙規(guī)，主要是擠出物過多堆塞螺牙或螺母變形，要實(shí)現(xiàn)高品質(zhì)的螺母凸焊需要解決或規(guī)避這兩個問題。此外，焊接后螺母變形也是螺母凸焊中的一個很嚴(yán)重的問題。以下會講到如何處理這些問題，實(shí)現(xiàn)高品質(zhì)的螺母焊接。

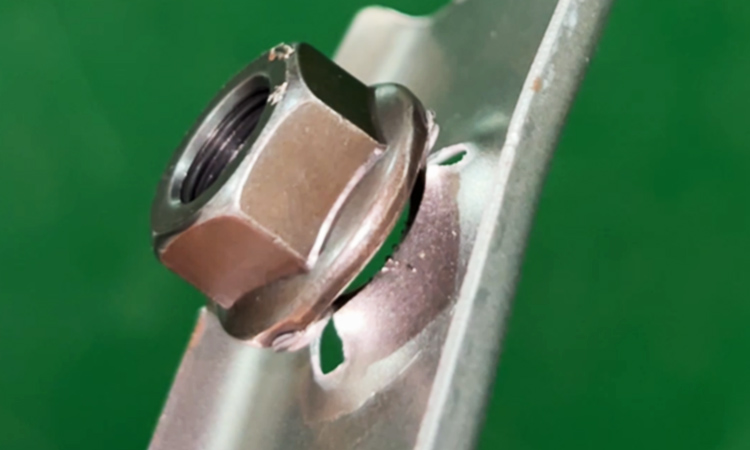

解決虛焊

螺母凸焊屬于強(qiáng)規(guī)范焊接，即短時(shí)間、大電流、大壓力，在較短的時(shí)間將凸點(diǎn)熔化，同時(shí)將板材接觸區(qū)域加熱至熔化或塑性狀態(tài)，最終在壓力的作用下形成熔核；高品質(zhì)的焊接需要滿足幾個要素：

1.更高的峰電流，特別是直流輸出，需要配置更大功率的設(shè)備，以確保大電流的充分釋放，同時(shí)直流電流的穿透性強(qiáng)，更利于熔接；

2. 更短的放電時(shí)間，在極短時(shí)間將電流釋放出來，讓凸點(diǎn)不致于軟化而不熔化，并能充分加熱板材區(qū)域；

3. 更大的壓力，實(shí)際上是更好的隨動性，因?yàn)槁菽竿裹c(diǎn)的熔陷過程一般在5MS，這么短的時(shí)間即便壓力很大，但跟進(jìn)不及時(shí)一樣會造失壓，最終造成熔池飛濺引起熔接不良。解決隨動性當(dāng)前有幾個方向，一是適配更合適的氣缸，比如小螺母凸焊時(shí)需要匹配更小的氣缸，因?yàn)榇髿飧自诘蜌鈮呵闆r下隨動性會下降，一臺設(shè)備兼容多個規(guī)格凸焊生產(chǎn)，這是車間生產(chǎn)很常見的情況，為了兼容性就需要更大的氣缸，在電流滿足的情況下而忽略了小螺母焊接對力的要求降低；二種通過選配伺服電缸、電磁壓缸，以及增配蝶簧，以達(dá)到優(yōu)化隨動性的效果。

避免擠出物堆塞螺牙

擠出物過多原因，是能量過高，電流過大或焊接時(shí)間過長都會造成凸點(diǎn)熔化后向兩側(cè)過度擠出，內(nèi)側(cè)擠出物會流向螺牙內(nèi)孔造成堵塞，解決辦法有三個：

1.降低焊接電流和減短焊接時(shí)間，以確保在更短的時(shí)間內(nèi)生成熔核；

2.增加吹氣，在焊接的過程通過強(qiáng)吹將熔化的擠出物燃燒掉或吹離金屬體，這樣避免擠出物粘附在螺牙上造成堵塞；

3.定制仿形定位銷，因?yàn)槎ㄎ讳N約束了板材底孔和螺母的內(nèi)孔，焊接過程金屬熔化或塑性后的流向決定了擠出物最終的形態(tài)，仿形定位銷能有效匹配板材和螺母的內(nèi)孔，將塑性金屬封堵于螺母孔之外，能有效改善擠出物對螺母內(nèi)孔的影響；

避免螺母變形

螺母變形，特別是小螺母的焊接，極易出現(xiàn)焊接后螺母變形造成無法通過牙規(guī)，解決辦法有三個：

1.減少焊接壓力，由于焊接過程螺母受熱軟化，大的壓力極易讓螺母變形；

2.減少焊接時(shí)間，放電時(shí)間在凸點(diǎn)熔化的同時(shí)也在加熱螺母，減少放電時(shí)間可以有效避免螺母的發(fā)熱塑性變形；

3.電源的選擇，中頻直流電源或電容儲能電源，在提供更好電流特性的直流電的同時(shí)，能減少焊接的時(shí)間，在不影響熔接的情況下減少螺母本身的發(fā)熱，減少變形的產(chǎn)生。

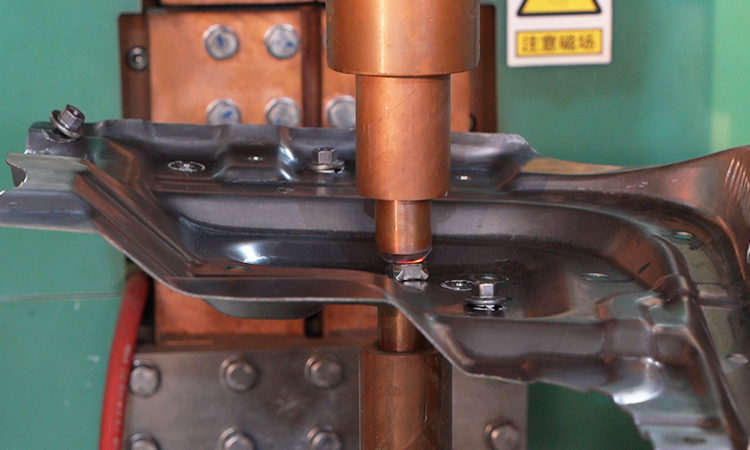

以上是實(shí)現(xiàn)高品質(zhì)螺母凸焊的方法，了解了這些原理及方法，相信你可以解決目前焊接螺母中存在的一些問題，提升你目前用這種工藝說生產(chǎn)的產(chǎn)品品質(zhì)。如果你還有螺母焊接的其他問題，你可以咨詢AGERA團(tuán)隊(duì)，我們的技術(shù)人員會幫助你解決你目前的問題。此外，AGERA有一系列的螺母點(diǎn)焊機(jī)供你選擇，有MFDC點(diǎn)焊機(jī)、電容儲能點(diǎn)焊機(jī)、還可以定制自動化的螺母凸焊系統(tǒng)。
